1、变压器综合测试台采用大屏幕背光液晶显示，操作、显示分类清楚直观，操作方便

2、能满足2500KVA以下的电力变压器的直流电阻测试、变比组别测试、空载损耗测试、负载损耗测试、交流耐压测试、感应耐压测试等试验

3、电压、电流数显表或指针表直读，损耗、变比、直阻测试结果打印输出

4、耐压试验过电流声光报警、计时

5、出厂试验

   1 变压器空载损耗测量。

   2 变压器空载电流测量。

   3 变压器空载电流百分数计算。

   4 变压器负载损耗测量。

   5 变压器阻抗电压测量。

   6 变压器外施耐压试验。

   7 变压器感应耐压试验。

6、型式试验

   1 温升试验

   2 绕组热电阻自动测量。

7、特殊试验

  1 局部放电测量

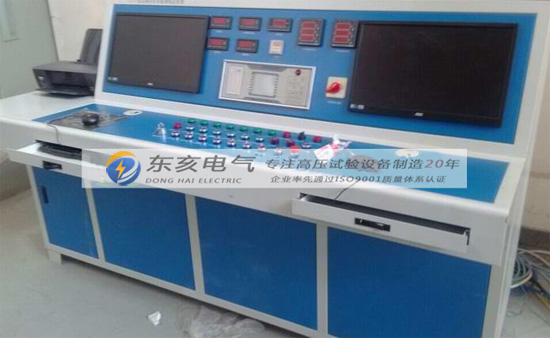

  YHCST-100变压器综合测试台试验系统由两大部分构成，一部分由是空负载试验、温升试验、交流耐压试验、感应耐压试验构成一个大的系统，由操作台综合控制，试验项目电气互锁。另一部分是一些单独测量用的仪器仪表，与控制台无关，用户可自己另行选用。

   空负载试验由感应调压器，低压精密互感器，综合控制台完成，若有温升试验，应当用温度记录仪记录试验过程中的温度变化和负载损耗的变化。

   交流耐压试验由试验变压器完成，与空负载试验共用调压器，为防止试验时的容升现象，配有高压交流分压器监测和放电球隙保护。

   中频感应耐压试验电源和局放试验电源由一台三相交流电动机拖动一台绕线式电动机的形式提供，两台电机共用一个机座，运行平稳，噪音小，输出电压为标准正弦波。配电变压器试验直接由发电机组输出的800V/150Hz电源完成。

   电源电流、电压；调压器输出电流、电压；发电机组输出电流、电压、频率都由数显表头在操作台面显示，精度0.5级，与空负载计量有关的电流、电压互感器精度高于0.1级，并保证最后测量结果不低于0.2级。

   系统保护措施安全可靠，主电路设有过流过压保护，电动机具有过热保护和断相保护，互感器二次侧有过流和接地保护，调压器具有零位启动保护。

设计、生产执行标准、参考文献

2.1  GB1094.1-1996       《电力变压器 第1部分 总则》

2.2  GB1094.2-1996       《电力变压器 第2部分 温升》

2.3  GB1094.3-2003       《电力变压器 第3部分 绝缘水平、绝缘试验和外绝缘空气间隙》

2.4  GB/T16927.1～2-1997 《高电压试验技术》

2.5  GB/T6451-2008       《变压器技术参数和要求》

2.6  JBT501-2006         《电力变压器试验导则》

2.7  GB/T10228-1997      《干式电力变压器技术参数和要求》

2.8  GB50150-2006        《单位电气装置安装工程电气设备交接试验标准》

2.9  GB/T11024.1-2001    《标准电压10KV以上交流电力系统用并联电容器》

2.14 GB/T16927.1～2-1997 《高电压试验技术》

2.16 GB/T16927.1～2-1997 《高电压试验技术》 第2部分 测量系统

2.17 JB/T5472-1991       《仪用电流互感器》

2.18 JB/T5473-1991       《仪用电压互感器》

2.19 GB311-1997          《高电压输变电设备的绝缘配合》

2.20 GB6450-1986         《干式电力变压器》

2.22 JB/T9641-1999       《试验变压器》

2.23 《变压器试验技术》 上海东亥电气有限公司编著

2.24 《变压器试验技术大全》 贺以燕，杨治业编著

变压器特性综合测试台、变压器特性测试台、变压器综合试验台、变压器测试台、变压器试验台、变压器综合试验台、变压器综合测试台、变压器特性测试台、变压器参数测试台、变压器综合试验系统、变压器特性参数试验台、全自动变压器综合测试台、变压器电气特性综合试验台、微机控制变压器综合试验台、全自动变压器综合试验台、智能型变压器综合试验台。

技术参数
