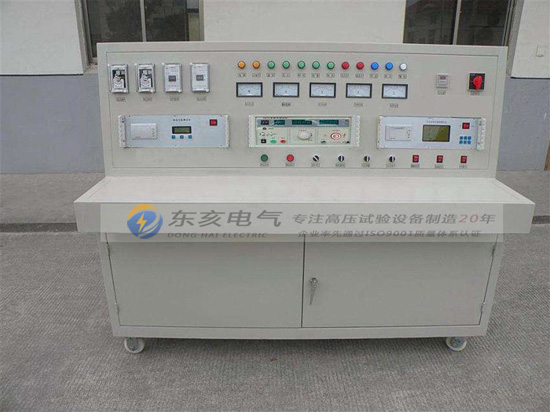

变压器综合特性测试台
变压器综合特性测试台
来源:上海东亥电气 | 发布时间:2018/2/10 17:02:47 | 浏览次数:


 产品简介

  本公司是专业生产YHCST变压器综合特性测试台的厂家,本公司立足根本,放眼未来,精心将每一样最优质,最稳定的产品为您呈上。YHCST变压器综合特性测试台是根据电力用户需求将变压器空载短路测试仪、变比组别测试仪、直流电阻测试仪、电动调压器等组合而成。它可测量变压空载电流、空载损耗、短路损耗、阻抗等参数,还可测量变压器的直流电阻、变压比、变比误差、接线组别等。如外配试验变压器,还可进行交流耐压试验。

   YHCST变压器综合特性测试台是测量变压器、空载短路、变比、直阻、耐压、控制于一体的专用测试设备,具有体积小、重量轻、精度高、测试简便,是电力部门更新换代的理想产品。

产品特点

1、仪器采用240×64点阵液晶显示屏(带背光)同时显示三相电压、电流、功率、功率因数、频率因数、频率等20个参数。

2、可测试空载和短路试验所需的电量参数。线性范围宽,读数重复性好,性能稳定。空载、短路试验时,具有测量参数可同步取样,避免了表计多及读数不同步造成的误差。

产品参数

环境温度:0 ~40℃

相对湿度:20%~85%

工作电源:380V(三相四线)、50HZ±5HZ

输出电压:0~430V

输出电流:0~100A

最大测量范围:1600KVA/10KV 电力变压器

空载短路试验部分

 仪器特点:

 1、采用240×64点阵液晶显示屏(带背光)同时显示三相电压、电流、功率、功率因数、频率因数、频率等20个参数。

 2、可测试空载和短路试验所需的电量参数。

 3、线性范围宽,读数重复性好,性能稳定,且可打印。

技术指标:

 电压(V)   量程500V±(读数的0.1%+量程的0.1%)

 电流(A)   量程80A±(读数的0.1%+量程的0.1%)

 功率(W)  ±(读数的0.1%+量程的0.1%)

 功率因数     范围0 ~1  精度±5个字

 频率            40~60Hz 0.05%

变比测试仪部分

 仪器功能:

 1、可测量0~11各种组别(含Z接线)变压器,由内部软件控制测量,外部操作简单。

 2、具有分接测试功能,应用方便。

 3、高低压隔离,可测量自耦变压器。

 4、具有对未知组别、变比进行分析功能。

 5、自动保护系统完整,避免仪器损坏,能自动记录20组数据,断电数据不丢失且可打印。

技术指标:

 1、变比设计测试范围:1 ~5000

 2、准确度:0.2%  (1 ~5000)

 3、误差分辨率:0.01%

直流电阻测试部分

仪器特点:

 1、采用高精度16位A/D转换器,测量数据稳定,重复性好。

 2、测试电流设定方便快捷。

 3、采用背光汉字液晶显示,清淅度高、操作简便。

技术指标:

 1、电阻测量范围:1mΩ~2KΩ,最小显示分辩率1uΩ

 2、电阻、电压、测量准确度:0.2%

 3、电流源输出范围:0.1A、1A、10A

 4、电流源最大输出功率:100W

50kW-150Hz中频发电机组


TAG:变压器综合特性测试台
