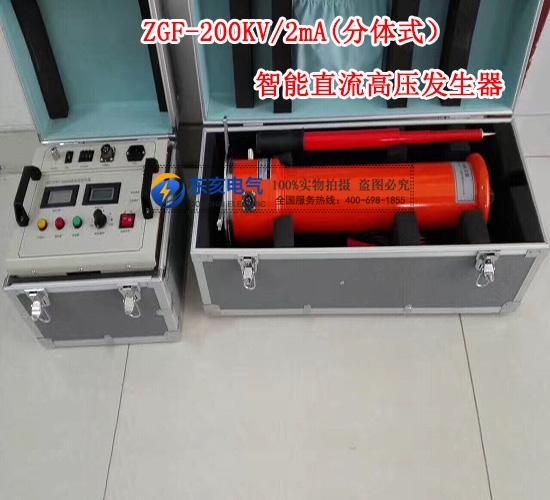

ZGF-200KV/2mA智能直流高压发生器-智能直流高压发生器-上海东亥电气

直流高压发生器广泛适用于氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、断路器等电气设备直流高压试验。
ZGF全智能系列直流高压发生器主要技术特点及功能：
1、采用大屏幕触摸液晶显示屏，并具有人机对话功能；
2、全自动MOA升压测量功能：重复性好，精度高；
3、自动升压功能：预设试验电压，输出电压可恒压保持；
4、自动计时功能：对试验标准电压加压时间进行预设置，升到试验标准电压后自动计时，计时完毕自动降压；
5、高压过压整定采用微处理器比较，精度高，可靠性好
6、保留手动试验模式；
7、数据存储功能：可即时捕获试验参数和自动保存试验结果；
8、根据电磁兼容性理论，采用特殊屏蔽、多级隔离和接地等保护措施有机结合，设备在承受额定电压放电时不损坏；
9、ZGF全智能系列直流高压试验器具备联机操作功能，已内置联机控制软件。上位机（如配备PC机）安装控制软件及配套通讯电缆（选配项目）即可实现联机控制。

3.打印机 4.液晶屏 5.报警灯
6.急停开关 7.天线（选配） 8.RS232接口
9.电源开关 10.电源插座 11.接地柱
12.触摸键盘 13.调压旋钮

（四）试验操作详解
1、手动升压模式
开机后，进入主菜单，旋动设置控制杆使光标指向“手动升压”选项，点击控制杆，进入手动模式参数设置界面，根据具体的试验要求设置各项参数后，即可进入升压界面。先按高压通按钮，红灯亮起后，再旋动旋钮，当电压升至试验电压设定值，计时器开始计时，计时完毕后系统将自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕；如果电压未达到设定的试验电压值时，按下0.75UDC-1mA按钮，则系统会自动降压到当前电压值的0.75倍，然后以设定的加压时间倒计时，计时完毕后，系统自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕。
2、自动升压模式
开机后，进入主菜单，旋动设置控制杆使光标指向“自动升压”选项，点击控制杆，进入自动模式参数设置界面，根据具体的试验要求设置各项参数后，即可进入升压界面。此时，按下高压通按钮后，系统将开始自动升压，升至试验电压设定值后，稳压并开始计时，计时完毕后系统将会自动降压回零，然后弹出试验记录保存对话框，做出选择后，该次试验完毕。
3、MOA升压测试模式
开机后，进入主菜单，旋动设置控制杆使光标指向“MOA升压”选项，点击控制杆，进入自动模式参数设置界面，根据具体的试验要求设置各项参数后，即可进入升压界面。此时，按下高压通按钮后，系统将开始自动升压，升至试验电流设定值后，稳流并开始计时，计时完毕后系统自动降压至原来电压值的0.75倍，稳压并重新开始计时，计时完毕后系统将会自动降压回零，弹出试验记录保存对话框，做出选择后，该次试验完毕。试验结束后，界面返回到主菜单界面，先用放电棒充分放电后，再关闭电源。
4、试验完毕，关闭电源开关。
5、对于氧化锌避雷器等小电容试品一般通过倍压筒内部测压电阻放电即可。而对电缆等大电容试品须安装配套限流电阻，一般要待试品电压自放电至试验电压的20%以下，再通过配套的放电棒进行放电。待试品充分放电后并挂好接地线，才允许进行高压引线的拆除和更换接线工作。
(五）试验方法举例
1、空升去除法
一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I’，然后接上试品升到试验电压读取总电流I1。
试品泄漏电流：I0 = I1 –I’
2、高压侧精密测量法
当需要精密测量被试品泄漏电流时，则应在高压侧串配套高压微安表(见图4-5a)。

微安表应采用专用屏蔽线与试品联接。高压引线的屏蔽引出应与微安表的屏蔽紧密联接。如果要排除试品表面泄漏电流的影响可在试品高电位端用多股裸金属导线紧密绕几圈后与高压引线的屏蔽相联接(见图4-5b)。

3、低压侧精密测量法
对氧化锌、磁吹避雷器等试品接地端可分开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式(见图4-5c)。当要排除试品表面泄漏电流的影响，可用多股裸金属导线在试品地电位端绕上几圈并与微安表的屏蔽一起接大地(见图4-5d)。

（六）保护动作后的操作
当试验发生低压过流、低压过压、高压过流、高压过压、放电，都将会导致保护动作。这些保护都将在液晶屏上显示出来，此时应按下列步骤操作。
1、关闭电源开关，面板指示灯均不亮，查明情况并作相应处理后再进行试验。
2、20秒钟后，待机内低压电容器充分放电，才允许再次打开电源开关。
