YH-A20型电缆故障测试仪(大屏)
来源:上海东亥电气 | 发布时间:2018-2-10 17:31:55 | 浏览次数:


一、系统组成

YH-A20电缆故障测试仪由测试主机、YH-C1B路径信号产生器、YH-J1路径信号接收器和YH-D1定位仪等几部分组成。

故障测试主机包括一体化电脑、低压脉冲产生和数据处理,用于测试故障的距离,也可用来测量电缆的长度和电波在电缆中的传播速度。

路径信号产生器产生频率30KHz、最大幅度30V的断续正弦波信号,用于寻测电缆路径。

路径信号接收器用来接收路径信号,用于查找电缆走向和估测电缆埋设的深度。

定位仪用于故障点的精确定位。

二、测试指标:

1、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。

2、可测量长度已知的任何电缆中电波传播的速度。

3、可测试电缆走向及埋设深度。

4、显示方式:12.1英寸工业级液晶屏

5、存储方式:固定移动两方式4G/2G

6、测试方法:低压脉冲法、冲闪电流法、直闪电流法

7、操作方式:触摸屏、笔操作测试距离:不小于40km

8、最短测试距离(盲区): 10米

9、精确定点误差:±0.15m

10、测试误差:系统误差小于±1%

11、分辨率:V/50m;V为传波速度m/μs;

12、软件游标0.1米。

13、环境温度 :-20°C  ~  50°C

14、空气相对湿度:≤85%RH

15、大气压力:86~106KPa

16、海拔高度:2500米以下

17、最大风速:≤ 40m/s

18、基本地震烈度: 8度地震动峰值加速度0.214g

19、污秽等级:IV级

三、电缆故障测试仪功能特点:

1、该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成,用于电力电缆各类故障测试,电缆路径。电缆埋设深度的寻测和电缆档案资料的日常维护管理,以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试

2、电缆故障测试仪(脉冲测距仪):低压脉冲测距(用于短路、开路故障和电缆全长检测)、高压脉冲测距(用于高阻闪络型和泄漏型故障

3、定点仪:声波定点方式,精确定点误差小于10厘米。

4、路径仪:由发射器和接收器组成,工作频率:中频

5、高压组件:用于精确定点时和高压脉冲测距时的高压信号产生。

四、电缆故障测试仪各部分技术参数:

1、YH-A20电缆故障测试仪(脉冲测距仪)

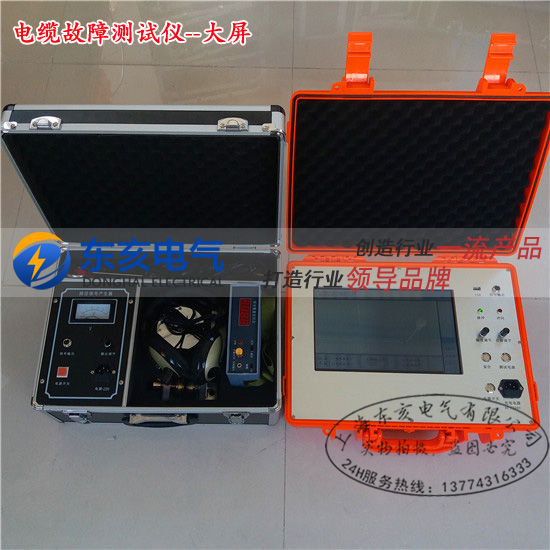

产品图片:

1.1、可测试各种型号35KV及以下电压等级的铜、铝芯高、低压电力电缆的各类故障。传播速度已经在仪器中预置,包括常见的油浸纸电缆、交联聚乙烯电缆、不滴流、和聚氯乙烯电缆等四种电缆的电波,具备电波测速功能,用以测出特殊电缆的传播速度。电缆长度及故障距离的测量均是屏幕直接显示不需要人工换算。

1.2、可测试各种型号电缆的低阻接地、低阻短路、高阻接地、高阻短路、断路、高阻泄漏型、高阻闪络型故障及电缆全长等。

1.3、测量方式:低压脉冲、高压闪络(高压脉冲电流法)

1.4、测试距离:不小于40km。

1.5、单端盲区距离:<10米。

1.6、波形采样频率: 25MHZ。

1.7、系统误差:不超过0.1米。

1.8、采用双竖线光游标,在游标定位后可从屏幕上直接显示故障点距测试端距离

1.9、内置锂电。

2、路径仪

产品图片:


路径信号产生器可产生频率15KHz、最大幅度30V的断续正弦波信号,用于寻找电缆路径。

路径信号接收器用来接收路径信号,查找电缆走向和估测电缆埋设的深度。

3、定点仪

产品图片:

电缆故障定位仪是本公司根据最新研究成果而开发的具有高抗干扰性、高灵敏度的电缆故障精确定点测试仪器。本仪器采用低噪声设计和高性能滤波电路相结合,对各类电缆故障可精确、迅速地进行定点,特别是对交联电缆和电缆封闭性故障具有独到的测试效果。

☆ 输入电阻大于1kΩ

☆ 工作电压-采用9V叠层电池

   工作电流-20mA左右

☆ 耳机采用低阻高级耳机

☆ 重量:2kg(包括探头,耳机)

4、高压组件:

产品图片



4.1、YHTB-3/50交直流试验变压器

容量:3kVA

输入电压:200V

输出电压:AC50kV DC70Kv

4.2、控制箱

容量:3kVA

输入电压:220V

输出电压:0~200

具备过流保护、计时功能;具备预试和闪测切换功能。

4.3、脉冲电容

40kV、1uF

五、零部件配置清单

名称及型号

单 位

数 量

备注

测试管理软件

1



电缆故障测试仪主机

1



路径信号产生器

1



路径信号接收器

1



定位仪

2



电流取样盒

1



放电球隙

1



耳机

2



连接线

1



脉冲电容器

1

2微法/35KV    选购

操作箱

1

3kVA         选购

交直流高压试验变压器

1



50KV/3KVA     选购

产品图片
