变压器容量测试仪
变压器容量测试仪
来源:上海东亥电气 | 发布时间:2018-2-10 16:55:45 | 浏览次数:


一、功能特点

我国电力系统实行两部制电价:除了收取计量装置所计量的费用外,还要根据变压器容量收取基本电费;对于较大用户在投运变压器时还要一次性交纳增容费。随着电力行业的发展,用电量的增大,企业自有变压器和私人承包变压器已渐渐占据了配变中相当的份额,随之而来的就是有个别用户为了达到少交费、多用电的目的而采取的各种弄虚作假的手段(主要是改、换变压器铭牌);有些用户年偷电费额达数十万之多,电力部门苦于没有有效的控制手段。YHRL型有源变压器容量-特性综合测试仪我公司针对这种问题专门开发、研制的专用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池,现场不用外接电源即可工作,充电一次可连续测量几十至上百台次;同时,内部数字合成三相标准正弦波信号(绝非简单的逆变交流电输出,保证了非额定条件下各测试项目的测试数据的准确性),经功率放大器可提供三相精密交流测试源;在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压、升流等辅助设备,容量测试结果准确率达100%。它是一种设备相当于二种设备:有源变压器容量测试仪+变压器损耗参数测试仪。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代利用多表法测量变压器损耗和容量的方法,接线简单,测试方便、结果保存,大大提高了工作效率。它以大屏幕图形液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多种参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级电力用户的首选产品。

二、功能特点

1、可精确测量各种配电变压器的容量,无源测量,方便、准确。

2、内部带自备电源、采用高效电池,自动产生三相大功率测试电源。

3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

4、可自动进行波形畸变校正,温度校正,电压校正,电流校正(非额定电流条件下的短路试验),操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果,非常适合暂无做大容量变压器短路试验条件的单位。

5、电压回路宽量限:电压最大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

6、电池剩余电量百分数指示功能,绝非简单的亏电报警。

7、大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,操作更简便,宽温液晶,可适应冬夏各季。

8、用户可随时将测试的数据通过微型打印机打印出来。

9、测试结果存储功能,可存储200组容量测试数据。

三、结构外观

1、输入特性

   有源部分:

   电压测量范围:0~10V

   电流测量范围:0~10A

   无源部分:

   电压测量范围:0~750V 宽量限。

   电流测量范围:0~100A内部全部自动切换量程。

2、准确度:

   电压、电流、频率:±0.2%

   功率:±0.5%(CosΦ>0.1),±1.0%(0.02

3、工作温度:-10℃~ +40℃

4、充电电源:交流90V~260V

5、绝缘:a、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

                b、工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。

6、体积:40cm×30cm×22cm

7、重量:5Kg

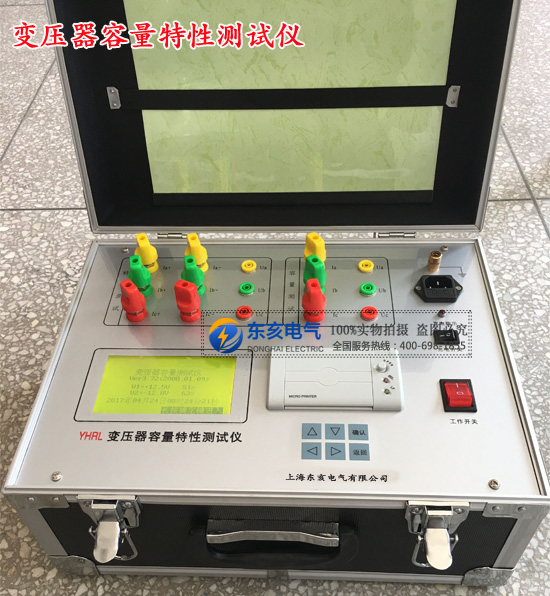

产品图片

仪器由主机和附件箱两部分组成,其中主机是仪器的核心,所有的电气部分都在主机内部,其主机外采用高强度铝合金机箱,坚固耐用,附件箱用来放置测试导线等。

1、 面板布置

面板布置图(图一)                          图一、面板布置图

如图一所示:面板上方从左到右依次为特性测试用输入端子(Ia正负输入端子、Ib正负输入端子、Ic正负输入端子、Ua、Ub、Uc)、容量测试用端子(Ia、Ib、Ic、Ua、Ub、Uc)、接地端子、充电电源插座、充电指示及开关、工作开关;面板下方左侧为液晶显示屏;右侧为打印机和键盘。

注意:在操作时一定要确保输入端子联接正确,否则有可能会影响测试结果,甚至严重损坏仪器。
