超低频高压发生器

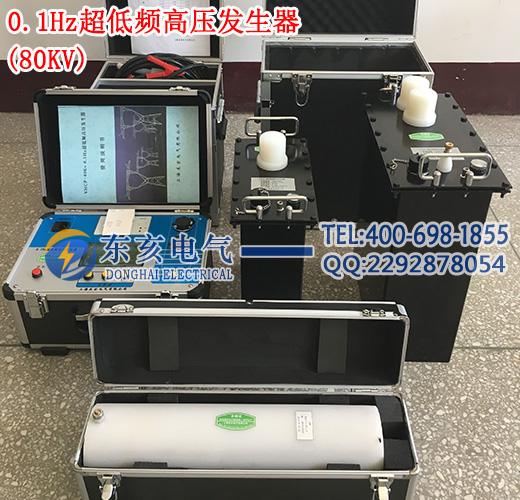

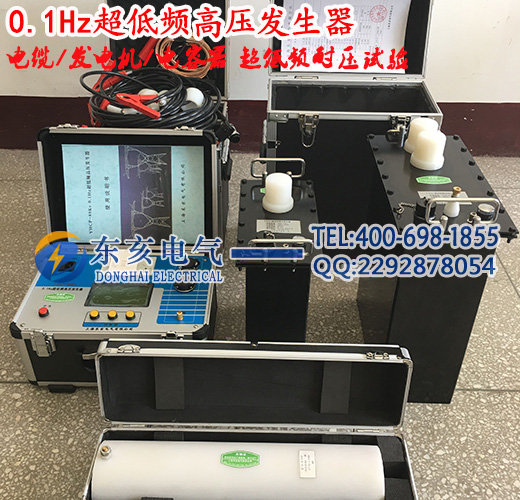

0.1Hz超低频高压发生器
来源:上海东亥电气 | 发布时间:2017/1/4 22:27:41 | 浏览次数:


产品简介

  YHCP系列0.1Hz超低频高压发生器结合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、打印机输出试验报告。

  超低频高压发生器设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。

产品别称

超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置、0.1Hz超低频耐压测试仪、0.1Hz超低频电缆耐压测试仪、0.1Hz超低频发电机耐压测试仪、0.1Hz超低频电动机耐压测试仪、0.1Hz绝缘耐压测试仪、超低频交流耐压试验仪

产品特征

◆ 电流、电压数据均直接通过高压侧采样获得,所以数据真实、准确。

◆ 过压保护:当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。

◆ 过流保护:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。

◆ 高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。

◆ 由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。

产品参数

◆ 输出额定电压:参见表1

型号

额定电压

带载能力

重量

用途

VLF-30

30kV(峰值)

0.1Hz,≤1.1μF

控制器:4kg
升压体:25kg
尺寸:323*174*323

10kV电缆、发电机等

0.1Hz,≤1.1μF

0.05Hz,≤2.2μF

VLF-40

40kV(峰值)

0.1Hz,≤1.1μF

控制器:5kg
升压体:30kg
尺寸:357*208*343

13.8kV电缆、发电机等

0.1Hz,≤1.1μF

0.05Hz,≤2.2μF

VLF-50

50kV(峰值)

0.1Hz,≤1.1μF

控制器:6kg
升压体:45kg
尺寸:357*210*365

15.75kV电缆、发电机等

0.1Hz,≤1.1μF

0.05Hz,≤2.2μF

VLF-60

60kV(峰值)

0.1Hz,≤1.1μF

控制器:6kg
升压体:50kg
尺寸:357*220*370

18kV电缆、发电机等

0.1Hz,≤1.1μF

0.05Hz,≤2.2μF

VLF-80

80kV(峰值)

0.1Hz,≤1.1μF

控制器:8kg
升压体:80kg
尺寸:357*240*390

35kV电缆、发电机等

0.1Hz,≤1.1μF

0.05Hz,≤2.2μF

VLF-90

90kV(峰值)

0.1Hz,≤1.1μF

控制器:9kg
升压体:90kg
尺寸:57*240*390

35kV电缆、发电机等

◆ 输出频率:0.1Hz、0.05Hz、0.01Hz。

◆ 带载能力:0.1  Hz  最大1.1µF

             0.05 Hz  最大2.2µF

             0.02 Hz  最大5.5µF

◆ 测量精度:3%

◆ 电压正,负峰值误差:≤3%

◆ 电压波形失真度:≤5%

◆ 使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH

◆ 电源:交流50 Hz,220V ±5%


TAG:0.1Hz超低频高压发生器
