超低频高压发生器
80KV超低频电缆耐压测试仪
来源:上海东亥电气 | 发布时间:2017/1/4 22:14:57 | 浏览次数:




产品简介

  VLF系列0.1Hz超低频电缆耐压测试仪主要是针对35kV及以下电压电缆、电机等的非破坏性绝缘耐压试验设计制造而成。

  主要使用于35kV及以下PE(聚乙烯)/XLPE(交联聚乙烯)等塑料电力电缆。适用于电力部门,电力电缆检修部门。接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。

产品别称

超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置、0.1Hz超低频耐压测试仪

产品特征

◆ 电流、电压、波形数据均直接从高压侧采样获得,所以数据准确;

◆ 具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms;

◆ 具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停保 护,动作时间都小于20ms;

◆ 高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻;

◆ 由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。

◆ 等效性好:科学理论和实践证明,0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。

◆ 体积小:理论上容量为工频的1/500,所以体积小、重量轻。

◆ 破坏性小:0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性,有害极化电荷不会进入电介质。

◆ 技术先进:采用最新电力电子元件,微电脑控制,安全简单,操作方便,数据可靠。

产品参数

型号

额定电压

   带载能力

电源保险管

重量

用途

VLF-80/1.1

 80kV

(峰值)

 0.1Hz,≤1.1µF

15A

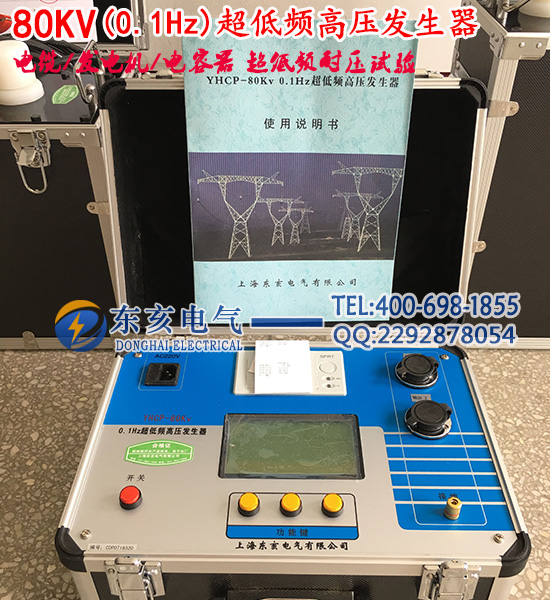

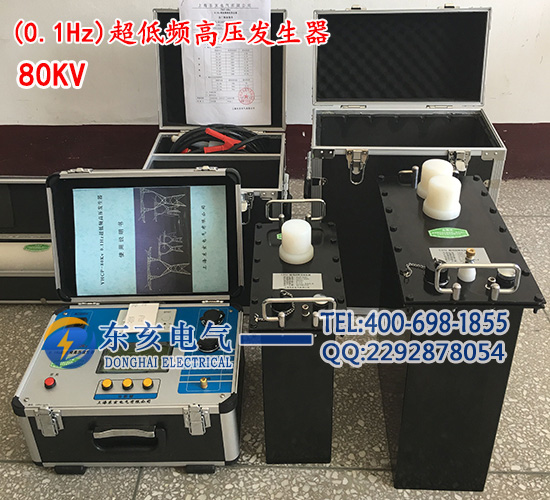

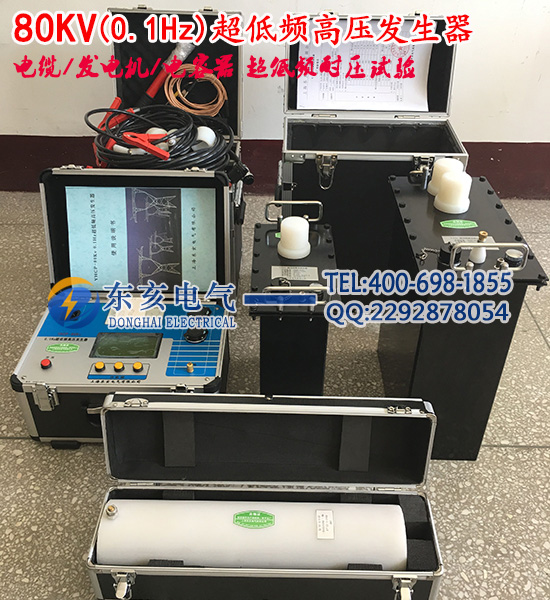

控制器:5㎏

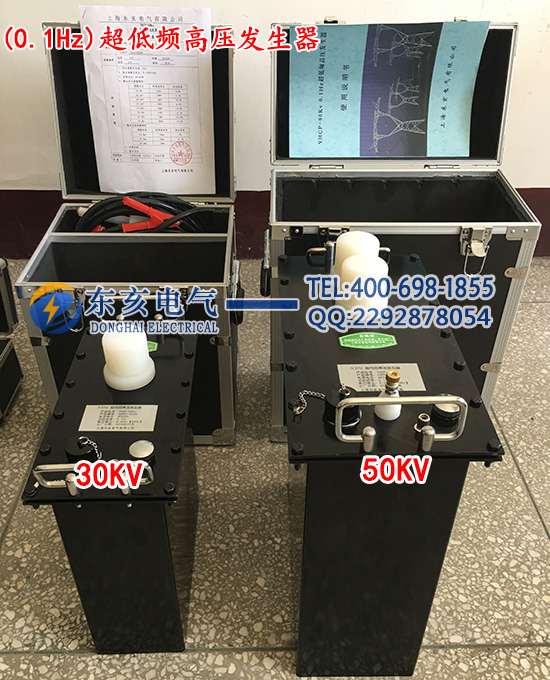

升压体1(30KV):25㎏

升压体2(30KV):50㎏

 用于电缆发电机交流耐压试验

 0.05Hz,≤2.2µF

 0.02Hz,≤5.5µF

◆ 输出频率:0.1Hz、0.05Hz、0.02Hz;

◆ 带载能力:0.1 Hz   最大1.1µF

             0.05 Hz  最大2.2µF

             0.02 Hz  最大5.5µF;

◆ 测量精度:3%;

◆ 电压正,负峰值误差:≤3%;

◆ 电压波形失真度:≤5%;

◆ 使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85% RH;

◆ 电源:交流50 Hz,220V ±5%;
