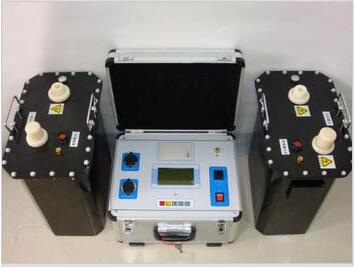

◆YHCP系列0.1Hz超低频高压发生器 概述
电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术是最新技术，是国际电工委员会推荐的技术。
新一代YHCP系列微机式0.1Hz超低频高压发生器是我公司自主开发的核心产品，克服了第一代机械式产品的诸多缺点，性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合国家新颁布电力行业标准《超低频高压发生器通用技术条件DL/T849.4-2004》
◆YHCP系列0.1Hz超低频高压发生器 产品特点
☆ 技术先进：采用数字变频技术，微电脑控制，测试过程全自动化。
☆ 操作方便：接线简单，操作方便。
☆ 保护全面：四重保护，动作迅速（动作时间≤20ms）, 仪器安全可靠。
☆ 安全可靠：控制器和高压发生器低压连接，光电控制， 安全可靠。
☆ 配置齐全：液晶汉字显示，自动存储，自动打印。
☆ 测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择,测试范围大。
☆ 体积小、重量轻：十分利于户外作业。
◆YHCP系列0.1Hz超低频高压发生器 技术参数
☆ 输入电压、频率： 交流220V±10%V，50±5%Hz
☆ 输出高压峰值不稳定度： ≤1%
☆ 输出电压频率不稳定度：≤3%
☆ 电压波形畸变率：＜5%
☆ 使用条件：温度 －100C～＋400C 湿度 ≤85%RH
☆ 体积：VLFS-30/1.1型320×170×300（mm3）
☆ 系列产品主要技术参数如下表（其他电压和容量可根据用户需要定制）
|
型 号
|
峰值电压
|
测量范围
|
重 量
|
用 途
|
|
YHCP-30/1.1
|
30kV
|
0.1Hz时≤1.1μF
|
控制器：4kg
升压器：25kg
|
10kV及以下电压电缆、电机等
|
|
0.05Hz时≤2.2μF
|
|
0.02Hz时≤5.5μF
|
|
YHCP-40/1.1
|
40kV
|
0.1Hz时≤1.1μF
|
控制器：5kg
升压器：25kg
|
13.8kV及以下电压电缆、发电机等
|
|
0.05Hz时≤2.2μF
|
|
0.02Hz时≤5.5μF
|
|
YHCP-50/1.1
|
50kV
|
0.1Hz时≤1.1μF
|
控制器：6kg
升压器：40kg
|
15.75kV及以下电压电缆、发电机等
|
|
0.05Hz时≤2.2μF
|
|
0.02Hz时≤5.5μF
|
|
YHCP-60/1.1
|
60kV
|
0.1Hz时≤1.1μF
|
控制器：6kg
升压器：45kg
|
18kV及以下电压电缆、发电机等
|
|
0.05Hz时≤2.2μF
|
|
0.02Hz时≤5.5μF
|
|
YHCP-80/1.1
|
80kV
|
0.1Hz时≤1.1μF
|
控制器：7kg
升压器：65kg
|
35kV及以下电压电缆、发电机等
|
|
0.05Hz时≤2.2μF
|
|
0.02Hz时≤5.5μF
|
◆YHCP系列0.1Hz超低频高压发生器 优点
☆ 等效性好：科学理论和实践证明，0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。
☆ 体积小：理论上容量为工频的1/500，所以体积小、重量轻。
☆ 破坏性小：0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性，有害极化电荷不会进入电介质。
☆ 技术先进：采用最新电力电子元件，微电脑控制，安全简单，操作方便，数据可靠。
☆ 各种耐压试验的比较：
|
比较内容
|
工频耐压
|
变频耐压
|
0.1Hz耐压
|
直流耐压
|
|
等效性
|
好
|
好
|
好
|
差
|
|
绝缘破坏性
|
小
|
小
|
小
|
大
|
|
操作安全性
|
较低
|
较低
|
高
|
较低
|
|
试验接线
|
复杂
|
最复杂
|
最简单
|
复杂
|
|
设备体积重量
|
最大
|
较大
|
小
|
最小
|
◆仪器别称
0.1Hz超低频耐压装置，超低频交流高压发生器 超低频交流耐压测试仪，0.1Hz超低频耐压测试仪 。 |
