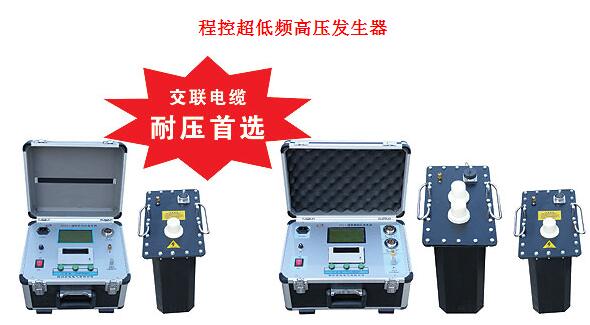

| 智能超低频高压发生器 |
|
来源:上海东亥电气 | 发布时间:2015/5/19 10:29:22 | 浏览次数： |
 |
|
 |
1、技术先进：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化
2、操作方便：接线简单，傻瓜式操作
3、保护全面：多重保护(过压保护、高低压侧过流保护)，动作迅速(动作时间≤20ms),仪器安全可靠
4、安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠
5、采用了高低压闭环负反馈控制电路，输出无容升效应
6、配置齐全：液晶汉字显示，自动存储，自动打印
7、测试范围大：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大
8、体积小、重量轻：十分利于户外作业
|
 |
1、产品主要参数如表1
表1：YHCP系列超低频高压发生器主要技术参数
| 型 号 |
峰值电压 |
测量范围 |
重 量 |
用 途 |
| YHCP-30/1.1 |
30kV |
0.1Hz时≤1.1μF |
控制器：4kg
升压器：25kg |
10kV及以下电压电缆、发电机等 |
| 0.05Hz时≤2.2μF |
| 0.02Hz时≤5.5μF |
| YHCP-50/5.0 |
50kV |
0.1Hz时≤5.0μF |
控制器：5kg
升压器：55kg |
用于电缆故障的烧穿 |
| 0.05Hz时≤10μF |
| 0.02Hz时≤25μF |
| YHCP-80/1.1 |
80kV |
0.1Hz时≤1.1μF |
控制器：5kg
升压器：45kg |
35kV及以下电压电缆、发电机等 |
| 0.05Hz时≤2.2μF |
| 0.02Hz时≤5.5μF |
2、使用电源：220V±10%，50±5%Hz
注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定(一般要求功率大于3kW，频率50Hz，电压
220V±5%)，否则要使用一些辅助措施稳定发电机输出
3、输出电压精度：
输出高压峰值不稳定度：≤1%
输出电压频率不稳定度：≤3%
输出电压波形畸变率：＜5%
4、使用环境：温度：－100℃～＋400℃；湿度：≤85%RH
5、测试范围说明：
1)被试品电容量不得超过仪器额定电容量最大值，数值大小见表1
2)被试品电容量过小，会影响输出波形。若小于0.05µF，仪器将不能正常输出，此时可采用本公司提供的
辅助装置(选配)即可
3)常用电气设备电容量的估算见表2和表3
表2：不同类型发电机的单相对地电容量
| 型号 |
汽轮发电机 |
水轮发电机 |
| 发电机容量(MW) |
200 |
300 |
600 |
85 |
125-150 |
300 |
400 |
| 单相对地电容(μF) |
0.198 |
0.18-0.26 |
0.31-0.34 |
0.69 |
1.8-1.9 |
1.7-2.5 |
2.0-2.5 |
|
