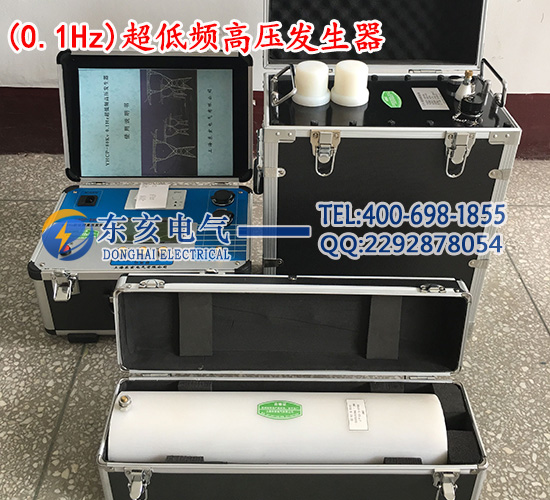

0.1Hz超低频耐压试验装置可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。适用于：
------交联聚乙烯绝缘电力电缆的耐压试验
-----水力发电机和大型发电机的耐压试验
0.1Hz超低频耐压试验装置符合《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。
0.1Hz超低频耐压试验试验实际上是工频耐压试验的一种替代方法。尤其在对大型发电机、电缆等试品进行工频耐压试验时，发挥着明显巨大的作用。
1、测量准确：电流、电压、波形数据均直接从高压侧采样获得。
2、保护功能：具有过压保护功能、过流保护功能、高低压双重保护
3、无容升效应：采用了高低压闭环负反馈控制电路。
1、0.1Hz超低频耐压试验装置技术参数
产品基本技术参数 表1
| 测 量 精 度 |
3% |
| 峰 值 误 差 |
±3% |
| 波 形 失 真 |
≤3%电压波形失真度 |
| 使 用 条 件 |
温度：－10℃ ～ +40℃；湿度：≤85%RF |
| 供 电 电 源 |
AC 220V ±5% 、 50Hz |
2、0.1Hz超低频耐压试验装置选型表
0.1Hz超低频耐压试验装置技术参数及选型表
| 型 号 |
额 定 电 压 |
带 载 能 力 |
电源保险管 |
产品结构、重量 |
| YHCP - 30/1.1 |
30 kV
（峰值） |
0.1 Hz, ≤ 1.1µF |
5 A |
控 制 器：4㎏
升 压 器：35㎏ |
| 0.05 Hz, ≤ 2.2µF |
| 0.02 Hz, ≤ 5.5µF |
| YHCP - 40/1.1 |
40 kV
（峰值） |
0.1 Hz, ≤ 1.1µF |
6 A |
控 制 器：4 ㎏
升 压 器：35 ㎏ |
| 0.05 Hz, ≤ 2.2µF |
| 0.02 Hz, ≤ 5.5µF |
| YHCP - 50/1.1 |
50 kV
（峰值） |
0.1 Hz, ≤ 1.1µF |
7 A |
控 制 器：4 ㎏
升 压 器：50㎏ |
| 0.05 Hz, ≤ 2.2µF |
| 0.02 Hz, ≤ 5.5µF |
| YHCP - 60/1.1 |
60 kV
（峰值） |
0.1 Hz, ≤ 1.1µF |
10 A |
控 制 器：4 ㎏
一级升压器（30kV）：25㎏
二级升压器（30kV）：45㎏ |
| 0.05 Hz, ≤ 2.2µF |
| 0.02 Hz, ≤ 5.5µF |
| YHCP - 70/0.5 |
70 kV
（峰值） |
0.1 Hz, ≤ 0.5µF |
10 A |
控制器：4 ㎏
一级升压器（30kV）：25㎏
二级升压器（40kV）：50㎏
|
| 0.05 Hz, ≤ 1µF |
| 0.02 Hz, ≤ 2.5µF |
| YHCP - 80/0.5 |
80 kV
（峰值） |
0.1 Hz, ≤ 0.5µF |
12 A |
控制器：4 ㎏
一级升压器（30kV）：25㎏
二级升压器（50kV）：50㎏
|
| 0.05Hz, ≤ 1µF |
| 0.02Hz, ≤ 2.5µF |
3、0.1Hz超低频耐压试验装置选型使用指南：
使用时，试品电容量不得超过仪器的额定电容量。试品电容量过小，会影响输出波形。
若试品电容小于0.05µF，仪器将不能正常输出,此时可并联0.1µF的电容器（由本公司提供）辅助输出。试品电容过小，会影响输出波形。
下面是一些设备的电容量，供用户参考。
不同发电机的单相对地电容量 表2
| |
火 电 |
水 电 |
| 发电机容量（MW） |
200 |
300 |
600 |
85 |
125-150 |
300 |
400 |
| 单相对地电 （µF） |
0.2-0.25 |
0.18-0.26 |
0.31-0.34 |
0.69 |
1.8-1.9 |
1.7-2.5 |
2.0-2.5 |
交联聚乙烯绝缘单芯电力电缆的电容量(µF/km) 表3
| 截面积mm2 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
270 |
电容量µF/km
（10kV等级） |
0.17 |
0.18 |
0.19 |
0.21 |
0.24 |
0.26 |
0.28 |
0.32 |
0.38 |
- |
|
电容量µF/km
（35kV等级）
|
- |
- |
0.11 |
0.12 |
0.13 |
0.14 |
0.15 |
0.16 |
0.17 |
0.19 |
|
